熱電偶熱電阻雙金屬溫度計全自動校驗系統是我廠引進日本技術研發制造的最新產品。 它是以PC計算機為核心，配以高精度進口數字萬用表、進口低電勢掃描開關及管理軟件等構成的測控系統。操作者可在Win7/WinXP/UNIX/LINUX操作系統下方便地用鼠標進行全過程的操作，PC計算機系統實時顯示檢定爐（或油槽、低溫槽等）的控溫曲線、溫度及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果、自動保存升溫曲線。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。

   系統主要特點：

   ●整機引進國外先進技術；

   ●顯示直觀、操作簡便；

   ●功能齊全，配置靈活；

   ●高準確度，高分辨率；

   ●自動化程度高、標準化程度高、檢定時間短；

   ●具有系統認證測試功；

   ●系統技術成熟先進、可靠性高；

   ●保護措施完善。

    系統組成：

  群控?zé)峁ぷ詣訖z定系統參照DCS 系統的工作模式，采用模塊化結構，集散控制方式，每一路溫度控制、多路掃描采樣均構成一個單獨的模塊單元，用戶可以根據需要配置不同數量的模塊單元，但最多不能超過5路 PC計算機為上位機，主要負責多路協調、數據采樣和數據處理?？販赜上挛粰C“控溫儀”各自獨立完成。數表為多路共享資源，分時完成對各模塊檢定測量數據的多路采樣。

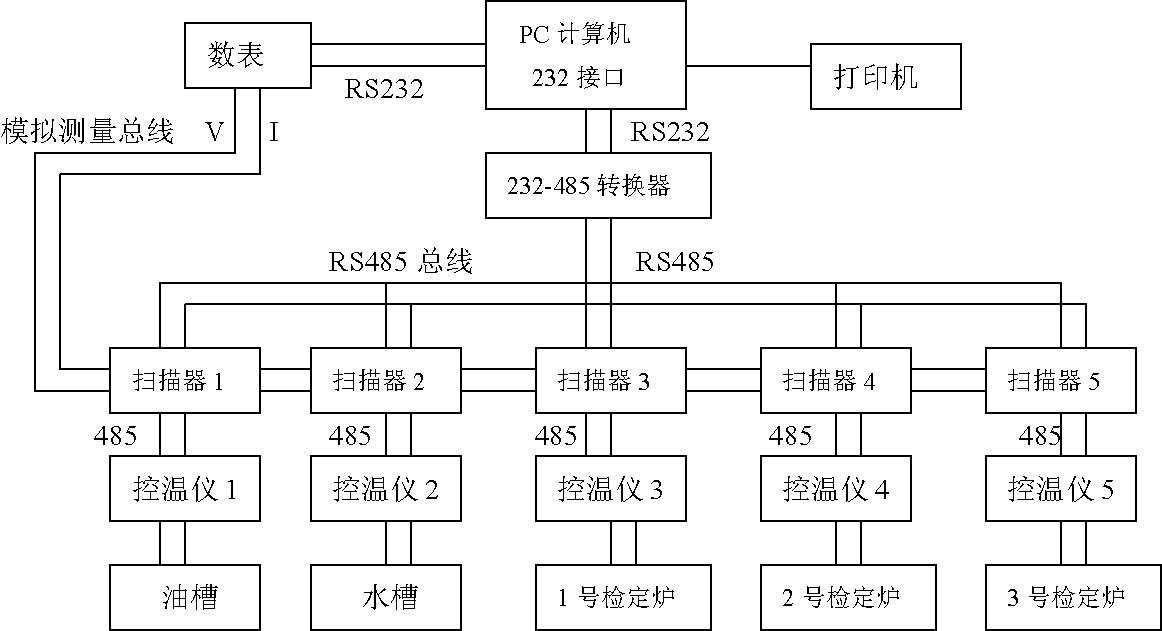

    系統總體結構如圖：

圖中上位機為PC計算機，下位機為數字多用表、掃描器和控溫儀。PC計算機通過RS232 串行總線與數字多用表接口。PC計算機與掃描器和控溫儀采用RS485 串行總線接口掃描器、控溫儀和恒溫裝置構成一個單元模塊，采用積木式結構擴展連接。各單元模塊都可以單獨啟動工作。

    軟件：

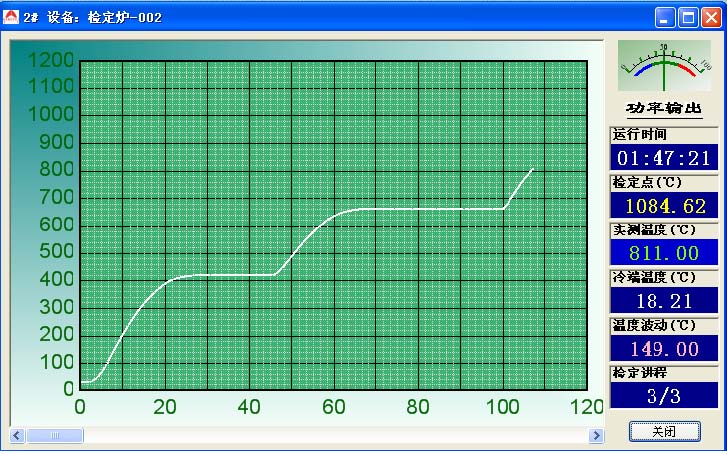

   完全在Win7/WinXP/UNIX/LINUX操作平臺下運行,鼠標點擊操作。符合Windows環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入?yún)?shù)和進行過程操作，功能強大，使用方便、靈活、快捷。在檢定過程中顯示器實時顯示檢定爐（或油槽、水槽等）的溫度變化曲線、檢定爐（油槽、水槽）溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值（控溫?zé)犭娮璧碾娮柚担┖蜋z定時間。

系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、    熱電阻的總不確定度、重復性誤差以及檢定爐和油槽的溫場進行認證測試，并整理打印出認證報表。為操作者進行系統建標和系統復查帶來極大的方便。

    設備使用條件：

 環境溫度：20℃±5℃；

 相對濕度：≤75% RH；

 使用電源AC220V±10% 50±1HZ；

 要求接地電阻≤4Ω；

 周圍不應有高濃度粉塵及腐蝕性氣體存在；不能在易燃易爆的氣氛中使用和貯存，應有一定的通風條件。

    用途：

熱電偶熱電阻雙金屬溫度計全自動檢定系統可以用于檢定種種工業熱電偶、熱電阻、膨脹式溫度計、玻璃液體溫度計、雙金屬溫度計、壓力式溫度計。

    滿足標準：

    該系統的檢定程度嚴格按國家相關檢定規程編寫并執行ITS-90國際溫標，滿足相關標準及規程有：

   ●JJG 141-2000《工作用貴金屬熱電偶》；

   ●JJG 351-1996《工作用廉金屬熱電偶》；

   ●JJG 229-2010《工業鉑、銅熱電阻》；

   ●JJG 130-2004《工作用玻璃液體溫度計》；

   ●JJG 978-2003《石油用高精密玻璃水銀溫度計》；

   ●JJG 310-2002《壓力式溫度計》；

   ●JJG 226-2001《雙金屬溫度計》；

   ●JJG115-1999《標準銅-銅鎳熱電偶》

   ●JJG 75-1995《標準鉑銠10-鉑熱電偶》；

   ●JJG 368-2000《工作用銅-銅鎳熱電偶》；

   ●JJG1098-2003《熱電偶、熱電阻自動測量系統校準規范》
技術參數：

 ●掃描開關寄生電勢：≤0.4μV；

 ●準確度：

   電勢測量不確定度≤0.01%；

   電阻測量不確定度≤0.01%；

   電偶檢定不確定度≤1.2℃；

   熱電阻檢定不確定度≤0.05℃；

   電勢測量誤差：≤±0.005%；

   電阻測量誤差：≤±0.01%；

 ●分辨力：電勢：0.1μV ；電阻：0.1mΩ；

   控溫準確度：檢定熱電偶時溫度偏離檢定點不超過±5℃；

   檢定熱電阻時溫度偏離檢定點不超過±2℃

   恒溫穩定度：熱電偶檢定過程恒溫后，爐溫變化率≤0.2℃/min；熱電阻檢定過程恒溫后，油槽溫度變化率≤0.04℃/10min；

 ●檢定溫度：

   熱電偶300～1200℃任意整5℃點；

   熱電阻0～300℃任意整10℃點；

 ●檢定支數：熱電偶可同時檢定1～10支，允許在同一溫度點多批檢定；

 ●可檢定熱電偶類分度號：S、K、E、R、B、T、N、J；

 ●可檢定熱電阻類分度號：Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2、G；

 ●電源：交流電源220±22V；50±1Hz；

 ●總功率：n×2.0kw(n為模塊數)。
